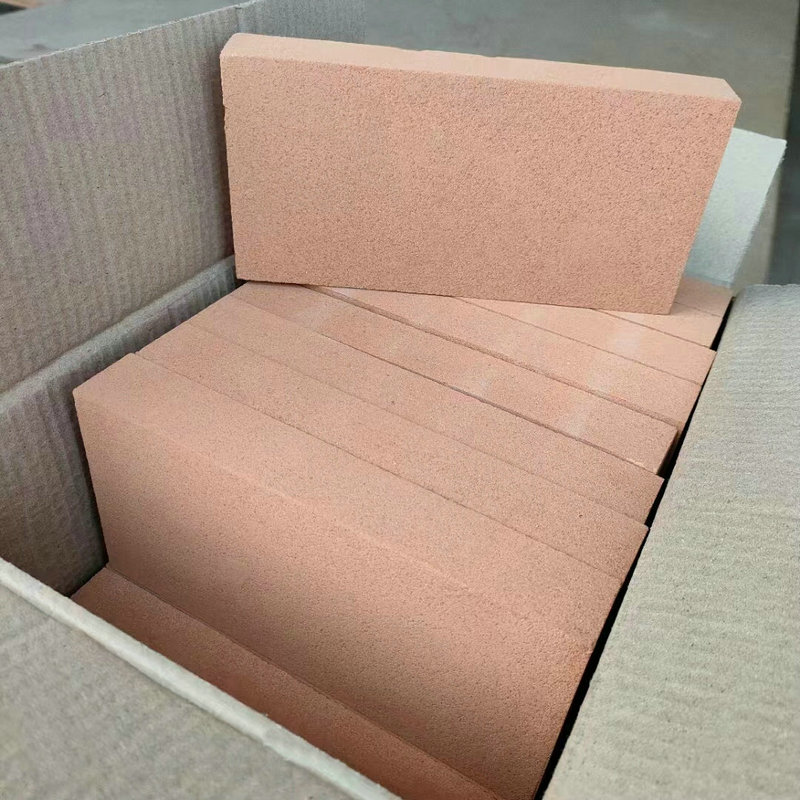

漂珠是從熱電廠粉煤灰中浮選出來的硅酸鋁質(zhì)玻璃空心珠體，由于它能漂浮水面，故此得名。漂珠的主要成分為Al2O3(質(zhì)量分?jǐn)?shù)28％～35％)和Si02，其耐火度波動(dòng)在1610℃～1700℃之間。漂珠體輕、壁薄、中空、表面光滑、耐高溫、隔熱性能好。在漂珠中加入結(jié)合劑和摻合荊，經(jīng)成型后在1100℃下燒成，即得漂珠磚。其也屬于輕質(zhì)耐火磚的一種。
輕質(zhì)漂珠磚的結(jié)構(gòu)特點(diǎn)是由無數(shù)微細(xì)的封閉氣孔構(gòu)成，因此，其熱導(dǎo)率受溫度變化的影響較小。在1000℃以下漂珠磚的體積穩(wěn)定性很好。由于它的強(qiáng)度較高，可直接用于接觸火焰的內(nèi)村。輕質(zhì)漂珠磚在機(jī)械強(qiáng)度、耐高溫性能、熱導(dǎo)率等方面優(yōu)于其他隔熱耐火磚。
輕質(zhì)漂珠磚理化指標(biāo)如下：
|
牌號 項(xiàng)目 |
PG-1.0 |
PG-0.8 |
PG-0.6 |
PG-0.5 |
|
Al2O3，％≥ |
22 |
22 |
21 |
20 |
|
Fe2O3，％≤ |
2 |
2 |
2 |
2 |
|
體積密度g/cm3≥ |
1.0 |
0.8 |
0.6 |
0.5 |
|
常溫耐壓強(qiáng)度MPa≥ |
3 |
2 |
1.5 |
1.2 |
|
重?zé)�變化≤2%試驗(yàn)溫度℃ |
1150 |
1150 |
1100 |
1050 |
|
熱導(dǎo)率w/m.k (平均溫度350±25℃) |
0.27 |
0.27 |
0.23 |
0.20 |
