多晶莫來石纖維與一般氧化鋁基纖維相比，莫來石纖維具有更好的耐高溫性，使用溫度可高達1500〜1600℃，特別是髙溫抗蠕變性和抗熱震性均有很大提高，是當今國內(nèi)外新型的超輕質(zhì)高溫耐熱纖維。它的熔點為1840℃，熱導率是傳統(tǒng)耐火磚的1/6,容重只有其1/25。是高溫爐的理想用料。在結構上主要是以莫來石微晶相的形式存在。

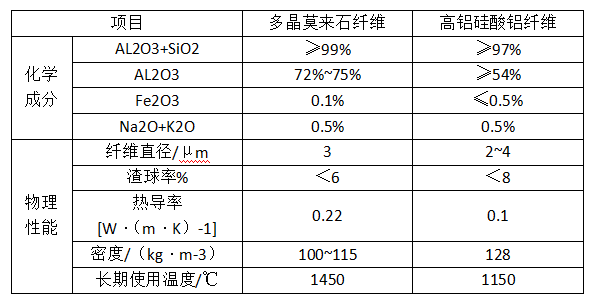

    多晶莫來石纖維與高鋁硅酸鋁纖維的主要性能比較見表1。

    施工工藝

    （1）表面處理

    在多晶莫來石纖維板粘貼前，要對被粘貼面作去污處理，不允許留有任何粉塵和污垢。表面處理的方法如下：

    用鋼絲板刷刷掉已經(jīng)粉化的表面，刷掉的纖維厚度大約為40〜50mm，直至露出完好的纖維 面。在有收縮縫隙的地方用陶纖涂抹耐高溫粘結劑進行塞縫處理。

    （2）粘貼

    用配制好的粘結劑對要粘貼的纖維表面先進行“浸潤”處理。粘結劑呈糊狀，應在現(xiàn)場施工時現(xiàn)配，混合料為60%〜70%的熟粘土粉，30%〜40%的高鋁粉，顆粒在300目以上。將莫來石纖維表面涂上配制好的粘結劑進行粘貼，粘貼施工中多晶莫來石纖維要預壓縮5%〜8%。莫來石纖維模塊要交錯布置，粘貼完一定數(shù)量后應及時進行壓平處理，檢査是否留有小的縫隙，如有還要進行塞縫處理。

    （3）關鍵部位及后續(xù)處理

    為克服燃料氣流的沖刷，火嘴磚四周邊沿要使用密度大一些的多晶莫來石纖維制品。

    為防止煙氣沖刷，在所有壓平的莫來石纖維表面上還要噴涂2mm厚的固化劑，如果施工作業(yè)后不能馬上烘爐，可以使用噴燈對其進行表面固化處理。
