現在，保溫冒口已在鑄鋼工藝上廣泛應用。但當冒口較大、超過現有保溫冒口成品規格，或冒口形狀非標準，而用量又少時，則無法采用保溫冒口。經試驗，將目前某些輕質保溫磚產品作鑄鋼大冒口的保溫套，亦可起到保溫冒口作用，從而提高工藝出品率，降低鋼水消耗。
一、保溫磚的性能
從保溫冒口的作用原理可知，凡導熱系數(γ)和蓄熱系數(b)低于砂型的材料，都選作為冒口的保溫襯料。
從表可知，輕質保溫磚和硅藻土磚的γ和b值均遠小于砂型，與成型保溫冒口套相近。
進一步分析冒口作用，可將冒口沿高度分成三部份
h上，約h/10高，主要起靜壓頭和容納補充液態收縮鋼水的作用。鋼水停留時間短，受冒口套材料影響不大。h中，約為5/10~7/10h，是儲存補縮用銦水的主要容積，鋼水凝固時間長，受冒口套材料影響最大，保溫性愈髙愈好。
h下，約占2/10~3/10h，是冒口安全量，鋼水凝固時間與鑄件相近。且與儔件形成接觸熱節，因此該段不要求冒口套保溫性好，但耐火度應高。
根據上述分析，對于大規格冒口，如果在h中部位采用保溫磚圍成冒口，完全可起到保溫緩冷作用。此時，保溫磚相當于砌塊式保溫冒口套的最小單元體。
根鋸保溫冒口設計要求，保溫層厚度& =10~15%D保，D保——保溫冒口直徑，如D保>300mm，則&=30~45mm。目前標準保溫磚厚度為60~65mm可滿足保溫層厚度要求。
二，保溫磚選擇
目前輕質保溫磚產品有多種，性能相差很大。用作冒口材料時。除具有低γ和低b 外，還應滿足下述要求：
① 與鑄鋼相適應的耐火度;
② 有足夠的機械強度，造型方便;
③ 澆注時性能穩定，不發氣，不粘砂，清理方便。
經過分析和多種同秀磚對比試驗。江蘇某地生產的輕質保溫磚可滿足上述要求。表2為該磚與其他材料的比較。
由表2可知，硅藻土磚耐火度低，泡沬高鋁磚抗壓強度低，均不宜采用。
將所選擇輕質保溫磚進行實際澆注試驗表明，造型不易損壞，且與鑄型結合牢固。澆注時鋼水充填平穩，磚面穩定，不嗆火，不發氣，不變形。澆注后磚不與冒口澆結，僅磚內表面約10—20mm深變成黑灰色渣狀物，呈塊狀脫落，容易清理，優于空微冒口和硅纖冒口。
三、保溫磚冒口的實際應用
主要用于起過現有保溫冒口成品規格的大型冒口上。造型時，先在冒口模根部墊砂緊實80—100mm高，然后沿冒 口模四周立放保溫磚。磚間及外側用型砂填充緊實，如必要，可將磚側接觸面修(或鋸)出一定斜皮，以適應特定的冒口形狀�？芍苯悠凑�。
例一、油缸下段。鑄鋼，毛重2900kg，內孔為活塞工作面，工作壓力315bar，要求材質作超聲波探傷檢查。粗如工后與上段焊成整體，試壓因材質要求高，應采用立澆充分補縮，不宜使用內冷跌。該件壁厚而孔小，應避免泥芯過長，增加出芯困難；不宜采用環形冒口。工藝確定用腰明冒口兩個。
計算得鑄件模數M3=9.6cm
如選普通冒口。需腰明冒口400X600X750mm兩個，冒口重gt=2xl600=3200kg，出品率n=0.48太低。

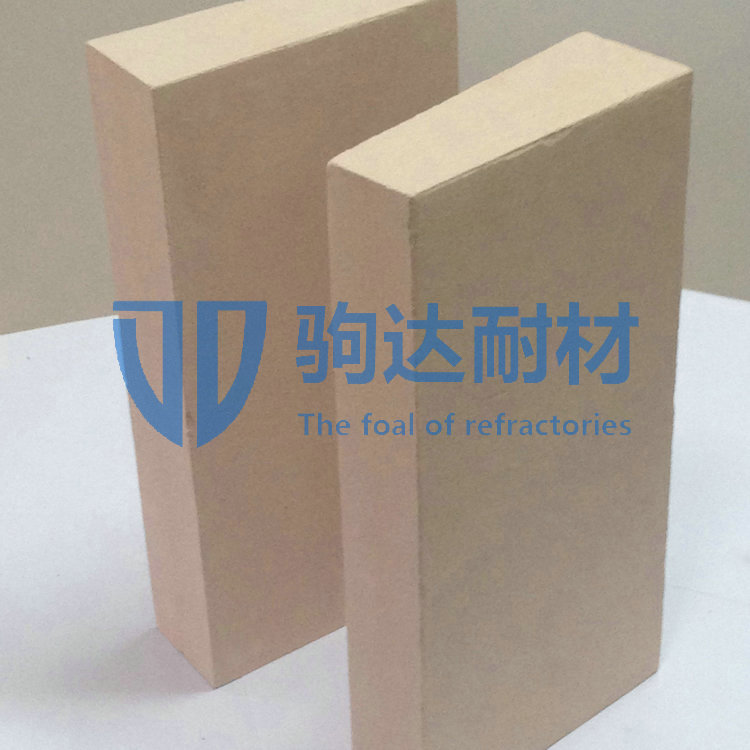

若選保溫冒口確定為：腰暗保溫冒口380X570X490mm或400x600x520mm兩個，因用量少，不可能專門定貨。因此，采用保溫磚作冒口，確定規格為腰明冒口360X540X700mm兩個。冒口重g3=2x1250=2500 kg，出品率n= 0.54。保溫磚為標準型T3(230x113x65mm)，立放兩層，磚總高460—470mm，共用磚48塊。
不放保溫磚的鑄件、冒口根部有縮孔殘留。放置保溫冒口后，鑄件補縮良好，加工時于鑄件內孔對應冒口部位加工量深達70~80mm，未發現收縮缺陷。
例二、滑塊本體(圖4)坯重6000kg，鑄鋼。
根據該件結構特點，確定放兩種明冒口共3只。導軌處2冒口用普通腰明360x540x800mm兩個，重g1=2x1400kg。熱節T處冒口，如用普通砂型，計算需圓明冒口740x960mm，重g2=3200kg，出品率n=0.5。
實際采用保溫磚圓明冒口為550x 800mm重g= 1500kg。方法叼例一，共用磚30塊。為調整凝固順序。另在T2、T2處分別放骨架內冷鐵，重量分別為31kg和28kg，實得工藝出品率為n=0.58。
冒口不放保溫磚時，鑄件有嚴重縮孔殘留。使用保溫磚后，縮孔消除。
四、保溫磚的作用
試驗及應用時對冒口凝固進行了觀察記錄，并進行解剖對比，表明保溫磚有兩方面 作用：
① 延長冒口凝固時間：用腰明冒口360x540x700mm作對比，砂型冒口凝固時間為1.5~2.0h，保溫磚冒口為3.5h以上。實際鑄造生產時，也證明這一結果。而且，冒口愈大，凝固時間相差愈大。
② 改變冒口內縮孔形狀：由于�？蚀u的保溫作用，改變了冒口內凝固期溫度場和凝固等溫層的分布狀態，因而改變了最終形成的縮孔形狀。圖5為普通冒口與保溫冒口中縮孔形狀對比。圖6為普通冒口與保溫磚冒口中縮孔形狀對比。由圖可見，保溫磚冒口中縮孔形狀雖不如保溫冒口那樣集中，但已由普通冒口中的倒錐形變成底部平緩的盆形，縮孔的下端無細長的縮管及斷續的另散縮孔，縮孔總深度比普通冒口淺1/3以上，冒口安全高度増加。
因此，采用保溫磚可使冒口高度降低，規格減小。如在普通冒口外加放'保溫磚，可使冒口補縮更可靠。
五、經濟效果分析：
采甩保溫磚冒口，可使工藝出品率提高5~10%。由于保溫磚系標準產品，價格較低，冒口村料成本與成型保溫冒口套相近;然而損耗少，而節省的鋼水約為保溫冒口的1/3〜2/3，因此具有一定的經濟價值a。
表3為兩種鑄件使用保溫磚冒口的效果分折。
保溫冒口成本1200元/噸，保溫磚成本約1.3約元/塊。由表3可知，每投入保溫磚費用1元，可省鋼水10—40kg。如消耗鋼水成本按400元/噸計，則投入與收益比為1：4~1：16。
六、保溫磚冒口使用特點：
① 可適用于各種規格及形狀的大冒口、冒口愈大，效果愈佳。
② 使用方便，通用性強，尤其適于單件小批生產。
③ 不受干，濕型限制，不受烘干溫度影響。
④ 澆注時無氣、無害、鋼水充填平穩。
⑤ 冒口表面光潔，清理容易。
⑥ 運輸、存放方便、損失小。
⑦ 造型操作工作量略有增加，但不易損壞，對緊實技巧要求低。
將保溫磚用作鑄鋼大冒口，只是初步工作。冒口規格的選定尚較保守。實用結果表明。只要保溫磚選擇適當，在一定程度上，可以替代保溫冒口套，取得可觀的經濟效果。
