輕質(zhì)莫來(lái)石澆注料就是一種既具有優(yōu)良的高溫性能,又有比較好的保溫隔熱效果的耐火材料。由于它采用優(yōu)質(zhì)的合成原料,以低水泥或微粉的形式結(jié)合,所以它可以直接應(yīng)用在與火焰接觸的高溫部位。

       輕質(zhì)莫來(lái)石骨料的選擇

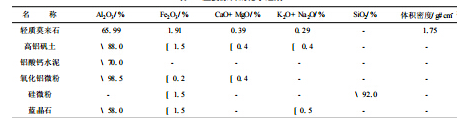

       輕質(zhì)莫來(lái)石骨料作為澆注料的主要組成部分,對(duì)澆注料的性能指標(biāo)有著至關(guān)重要的影響,對(duì)它的選擇應(yīng)該認(rèn)真進(jìn)行。首先選擇正規(guī)的有質(zhì)量保證的廠家供貨。其次,由于輕質(zhì)骨料體積密度、耐壓強(qiáng)度的檢測(cè)方法存在差異,所以原料不僅應(yīng)檢測(cè)輕質(zhì)骨料的指標(biāo),而且應(yīng)進(jìn)一步檢測(cè)用這種骨料生產(chǎn)的澆注料的指標(biāo),這樣對(duì)于判斷原料的質(zhì)量?jī)?yōu)劣是非常必要的。適當(dāng)提高骨料的臨界粒度有利于增強(qiáng)澆注料的耐壓強(qiáng)度,但如果臨界粒度過(guò)大,將會(huì)對(duì)材料的施工性能帶來(lái)不利的影響,通過(guò)試驗(yàn)我們確定臨界粒度為12mm。顆粒與細(xì)粉之比應(yīng)控制在65%~70%B32%~40%比較合適。主要原料的化學(xué)組成見表1。

       因?yàn)檫@種澆注料使用在加熱爐的高溫部位,使用溫度約1350e,所以應(yīng)該選擇性能優(yōu)異的純鋁酸鈣水泥,其Al2O3含量一般應(yīng)大于70%。如果水泥的雜質(zhì)含量較高,在高溫下易與澆注料反應(yīng)產(chǎn)生低熔物,將會(huì)影響澆注料的高溫使用性能。其加入量一般控制在5%~10%為宜。加入量過(guò)大會(huì)降低澆注料的中溫強(qiáng)度,在高溫時(shí)將會(huì)對(duì)澆注料的高溫強(qiáng)度和耐剝落性能產(chǎn)生不利影響。

       微粉的選擇

       輕質(zhì)澆注料和致密澆注料相比,輕質(zhì)澆注料的流動(dòng)性能較低,特別是這種使用在高溫部位的澆注料,由于使用條件的制約,一些細(xì)粉的添加量和添加品種受到一定程度的限制。為了增強(qiáng)這種澆注料的流動(dòng)性能,采用加入復(fù)合微粉的形式。通過(guò)對(duì)比試驗(yàn)后認(rèn)為,只加入單一的氧化鋁微粉或者硅微粉,很難使這種澆注料達(dá)到良好的流動(dòng)性和使用性能,為此選擇兩種微粉復(fù)合加入。為了提高澆注料的施工性能和高溫強(qiáng)度指標(biāo),我們?cè)黾恿顺��?xì)粉的加入量,綜合考慮超細(xì)粉總量控制在10%~18%比較合適。

       藍(lán)晶石加入量的確定

       由于輕質(zhì)澆注料骨料致密性能較差,如果配比控制不當(dāng),易造成澆注料高溫線收縮增大,使?jié)沧⒘显诟邷厥褂脮r(shí)容易產(chǎn)生裂紋和剝落,嚴(yán)重影響澆注料的高溫使用性能,為此我們加入適量的藍(lán)晶石來(lái)控制澆注料的線變化,其加入量以4%~6%為宜。

       影響澆注料性能的因素

       輕質(zhì)骨料品種和體積密度的影響

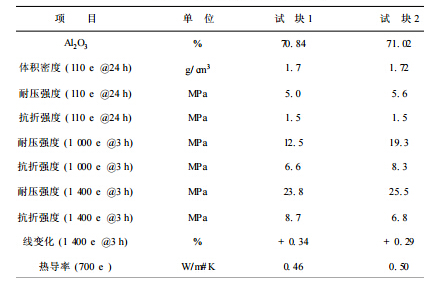

       同一品種的原料體積密度較大的輕骨料,其澆注料有較高的耐壓強(qiáng)度和抗折強(qiáng)度。不同廠家的生產(chǎn)工藝不同,輕骨料本身的強(qiáng)度也有較大的差別,選擇何種原料應(yīng)該通過(guò)檢驗(yàn)澆注料試塊來(lái)決定。輕質(zhì)莫來(lái)石澆注料的主要技術(shù)指標(biāo)見表2。

       水泥加入量對(duì)強(qiáng)度的影響

       提高水泥加入量會(huì)明顯提高澆注料的常溫強(qiáng)度,但由于鋁酸鈣水泥中含有較多的氧化鈣,使?jié)沧⒘显诟邷叵庐a(chǎn)生數(shù)量較多的CA6、CAS2等晶相,容易對(duì)澆注料的中溫、高溫強(qiáng)度,以及耐剝落性能帶來(lái)負(fù)面的影響,所以水泥的加入量應(yīng)以5%~10%較為適宜。

       應(yīng)用

       研制的輕質(zhì)莫來(lái)石澆注料，于2001年在青島鋼鐵公司新高線蓄熱式加熱爐上批量應(yīng)用,用量為100t,使用部位為蓄熱室整體內(nèi)襯,澆注厚度300mm~400mm,該澆注料長(zhǎng)期使用溫度為1350℃。

       正常使用中澆注料要經(jīng)受溫度冷熱交替變化的影響,以及高溫氣流的沖刷、磨損,施工時(shí)加水量為18%~19%。經(jīng)過(guò)兩年多來(lái)的使用證明,這種澆注料有較好的施工性能,高溫強(qiáng)度較高,有較低的導(dǎo)熱系數(shù)和良好的保溫性能。由于使用部位頻繁的熱交換,溫度變化大,也證明這種澆注料有優(yōu)越的熱震性能。

        結(jié)論

       (1)選用優(yōu)質(zhì)的輕質(zhì)莫來(lái)石骨料為主要原料,加入適量的超細(xì)粉,采用低水泥結(jié)合的方式可以生產(chǎn)出優(yōu)質(zhì)的輕質(zhì)莫來(lái)石澆注料,這種澆注料可以直接應(yīng)用在加熱爐的高溫部位。

       (2)不同體積密度的輕質(zhì)骨料對(duì)澆注料的指標(biāo)有較大的影響,使用何種牌號(hào)的原料應(yīng)慎重選擇。

       (3)通過(guò)使用可以證明,這種澆注料有較好的流動(dòng)性能、耐剝落性能和保溫性能,適合應(yīng)用在加熱爐高溫部位。對(duì)提高爐體的使用壽命,降低加熱爐體導(dǎo)熱系數(shù),提高熱效率有比較明顯的效果。
