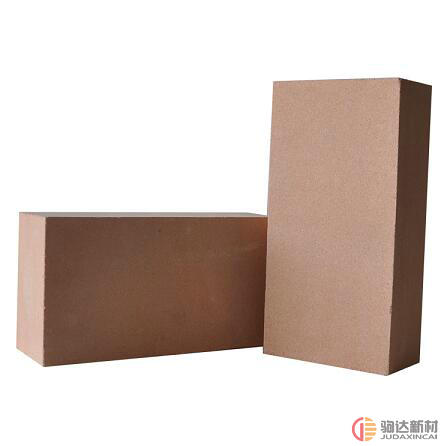

輕質(zhì)保溫磚的種類很多，一般按使用溫度、體積密度和制品形狀分為兩類。

(1)按體枳密度分類。體積密度在0.4~1.3g/cm3的為輕質(zhì)磚;低于0.4g/cm3的為超輕質(zhì)磚。

(2)按使用溫度分類。使用溫度600~900℃為低溫輕質(zhì)磚;900~120℃為中溫輕質(zhì)磚;超過(guò)1200℃的為高溫輕質(zhì)磚。

    輕質(zhì)保溫磚的生產(chǎn)方法與一般致密材料有所不同，方法很多，主要有燒燼加入物法、泡沫法、化學(xué)法和多孔材枓法等。

1)燒燼加入物法。也叫可燃物加入法。在制磚的泥料中加入容易燒燼的可燃物，如炭末、鋸木屑等，使制品在燒成后具有一定的氣孔。

2)泡沬法。在制磚的泥料中加人泡沫劑，如松香皂等，并以機(jī)械方法使之起泡，經(jīng)燒成后獲得多孔的制品。

3)化學(xué)法。利用能適當(dāng)產(chǎn)生氣體的化學(xué)反應(yīng)，在制磚工藝過(guò)程中獲得一種多孔的制品，通常用白云石或方鎂石加石膏，以硫酸作發(fā)泡劑。

4)多孔材料法。用天然的硅藻土或人造的黏土泡沫熟料、氧化鋁或氧化鋯空心球等多孔原料制取輕質(zhì)耐火磚。

    采用熱導(dǎo)率低、熱容量小的輕質(zhì)保溫磚做爐體結(jié)構(gòu)材料，可節(jié)省燃料消耗;能提高設(shè)備生產(chǎn)效率;還能減輕爐體重量，簡(jiǎn)化窯爐構(gòu)造，提高產(chǎn)品質(zhì)量，降低環(huán)境溫度，改善勞動(dòng)條件。輕質(zhì)保溫磚多被用做窯爐的隔熱層、內(nèi)襯或保溫層。
